چگونه چراغ های هشدار LED می توانند دید، ایمنی و آگاهی عملیاتی خودرو را بهبود بخشند؟

هدف واقعی از چراغ های هشدار دهنده خودرو چیست؟

نور هشدار اساساً یک سیستم ارتباط بصری است. وظیفه آن جلب توجه مناسب و کمک به افراد اطراف است تا بفهمند یک وسیله نقلیه دارای شرایط عملیاتی خاصی است.

یک سیگنال هشدار ممکن است نشان دهد که یک وسیله نقلیه در حال واکنش به شرایط اضطراری است، در کنار جاده کار می کند، به آرامی حرکت می کند، زیرساخت ها را سرویس می دهد، در یک منطقه کاری موقت کار می کند، تجهیزات بکسل می کند، یا کار دیگری را انجام می دهد که نیاز به آگاهی بیشتر از افراد نزدیک دارد.

این باعث می شود که نور هشدار با چراغ های معمولی خودرو متفاوت باشد. چراغ‌های جلو، لامپ‌های ترمز، چراغ‌های راهنما و چراغ‌های نشانگر اصولاً عملکردهای عادی خودرو را با یکدیگر ارتباط می‌دهند. یک سیستم هشدار لایه دیگری از اطلاعات در مورد وضعیت خودرو یا محیط کار اضافه می کند.

این تمایز به ویژه زمانی مهم می شود که یک وسیله نقلیه در چندین محیط کار کند. یک کامیون شهری ممکن است در طول روز در یک شهر حرکت کند، عصرها در کنار جاده توقف کند، وارد یک منطقه ساختمانی شود و نزدیک به عابران پیاده یا ماشین آلات کار کند. بنابراین یک وسیله نقلیه فیزیکی ممکن است نیاز به دید از چندین جهت تحت شرایط نور پس زمینه بسیار متفاوت داشته باشد.

یکی از رایج ترین سوء تفاهم ها این است که عملکرد هشدار صرفاً یک سؤال روشنایی است. در واقع، دید مفید به روشنایی، زاویه دید، کنتراست پس زمینه، رفتار فلاش، طراحی لنز، ارتفاع نصب، هندسه خودرو، آب و هوا و محیط بصری اطراف خودرو بستگی دارد.

یک ماژول بسیار روشن که در پشت یک مانع نصب شده است ممکن است پوشش هشدار مفید کمتری نسبت به یک سیستم نسبتاً قدرتمند که به درستی در اطراف خودرو قرار گرفته است ایجاد کند. به همین ترتیب، سیگنالی که در یک کارگاه تاریک چشمگیر به نظر می رسد ممکن است در نور خورشید، باران شدید، مه، گرد و غبار یا محیطی حاوی چندین منبع نور روشن رفتار متفاوتی داشته باشد.

کدام پیکربندی چراغ هشدار موجود است؟

سیستم های هشدار دهنده خودروهای مدرن در چندین اشکال فیزیکی موجود هستند. هر پیکربندی حول یک نیاز نصب متفاوت طراحی شده است و وسایل نقلیه حرفه ای اغلب چندین نوع را برای دستیابی به پوشش گسترده تر ترکیب می کنند.

میلگردهای نوری نصب شده روی سقف

میله‌های نور معمولاً در سراسر سقف نصب می‌شوند و می‌توانند شامل چندین ماژول نوری باشند که برای پوشش جلو، عقب و جانبی مرتب شده‌اند.

موقعیت بلند آنها می تواند کمک کند که سیگنال هشدار در بالای سایر سازه های خودرو قابل مشاهده باشد. با این حال، موقعیت نصب روی سقف نیز محصول را در معرض بار باد، آب و هوا، لرزش و افزایش ارتفاع کلی خودرو قرار می دهد.

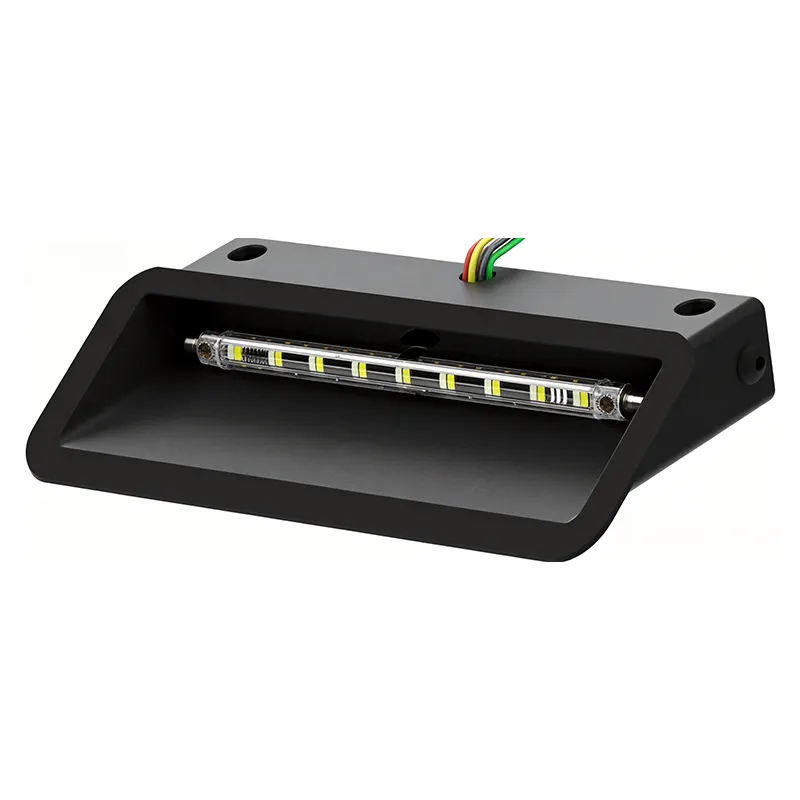

چراغ های فشرده

سر چراغ‌ها ماژول‌های کوچک‌تری هستند که می‌توانند در اطراف خودرو توزیع شوند. آنها اغلب در دهانه های جلوپنجره، سپرها، پانل های جانبی، بدنه عقب، قسمت های آینه یا مکان های دیگری که میله نوری بزرگ کاربردی نیست استفاده می شود.

هدهای سبک توزیع شده می توانند به ویژه برای بستن شکاف دید ایجاد شده توسط بدنه یا تجهیزات مفید باشند.

چراغ های دریایی

بیکن ها معمولاً در یک نقطه مرتفع قرار می گیرند و یک سیگنال هشدار بسیار قابل تشخیص را ارائه می دهند. شکل استوانه ای یا فشرده آنها به آنها اجازه می دهد تا روی سقف وسایل نقلیه، سازه های تجهیزات یا سکوهای ویژه نصب شوند.

سیستم های مخفی

ماژول‌های مخفی در پشت سازه‌های خودروی موجود نصب می‌شوند و به عملکرد هشدار اجازه می‌دهند در صورت عدم کارکرد از نظر بصری محتاط باقی بماند. نصب نیاز به بررسی دقیق فاصله نوری، اتلاف گرما، سیم کشی و دسترسی به سرویس دارد.

سیستم های نصب شده روی گیره

واحدهای گیره در داخل خودرو در نزدیکی قسمت بالای شیشه جلو نصب می شوند. آنها می توانند با حفظ ردپای نصب فشرده، نور هشدار رو به جلو را ارائه دهند.

مسئله اصلی این است که اطمینان حاصل شود که سیستم بازتاب بیش از حد ایجاد نمی کند یا در دید اپراتور دخالت نمی کند.

سیستم های هشدار جهت دار

سیستم های جهت دار از توالی های کنترل شده برای برقراری ارتباط بین حرکت چپ، راست یا مرکز استفاده می کنند. آنها به ویژه به وسایل نقلیه خدمات کنار جاده، وسایل نقلیه مدیریت ترافیک، کامیون های بازیابی، و وسایل نقلیه کاری که در اطراف مناطق ترافیکی فعال عمل می کنند، مرتبط هستند.

هیچ پیکربندی واحدی وجود ندارد که برای هر خودرویی مناسب باشد. انتخاب باید با مشکل دیدی که باید حل شود آغاز شود و سپس مشخص شود که کدام آرایش فیزیکی می تواند آن مشکل را به طور موثر برطرف کند.

یک کامیون کار بزرگ ممکن است از یک میله نوری مرتفع همراه با سر چراغ های جلو و عقب استفاده کند، در حالی که یک وسیله نقلیه خدمات جمع و جور ممکن است در درجه اول به جلوپنجره و ماژول های عقب متکی باشد. عامل مهم پوشش است، نه صرفاً کمیت محصول.

چرا اپتیک، الگوهای فلاش و زاویه دید مهم هستند؟

دید هشدار به شدت به طراحی نوری بستگی دارد. کاربر جاده اطراف ممکن است وسیله نقلیه را مستقیماً از جلو، از یک زاویه، از کنار یا از پشت ببیند. بنابراین، سیستم هشدار باید دید معناداری را در سراسر جهت های مهم ارائه دهد.

توزیع تیر

لنزهای نوری، بازتابنده ها، آرایش LED، جهت ماژول، و هندسه محفظه تعیین می کنند که چگونه نور ساطع شده پخش می شود. یک نور رو به جلو متفاوت از ماژولی است که برای ارائه پوشش جانبی گسترده طراحی شده است.

یک سیستم عملی باید مناطق ضعیف غیر ضروری را به حداقل برساند. به همین دلیل است که توزیع نور باید در زوایای دید مربوطه ارزیابی شود نه فقط از یک جهت ترجیحی.

زاویه دید

بدنه خودرو می تواند انسدادهای نوری غیرمنتظره ای ایجاد کند. یک واحد نصب شده روی توری ممکن است از جلو بسیار خوب کار کند در حالی که دید محدودی را از زاویه جانبی فراهم می کند. یک میله سقفی ممکن است پوشش وسیعی را ارائه دهد اما همچنان شکاف هایی نزدیک خودرو باقی می گذارد.

نقشه‌برداری از خودرو از منظرهای متعدد قبل از نصب می‌تواند این مناطق را آشکار کند.

الگوهای فلش

چشمک زدن باعث می شود که نور هشدار از نظر بصری از بسیاری از چراغ های معمولی خودرو متمایز شود. الگوهای مختلف می توانند حالت های عملیاتی متفاوتی را پشتیبانی کنند یا جدایی بصری بیشتری از پس زمینه ایجاد کنند.

با این حال، پیچیدگی بیش از حد الگو می تواند مشکل دیگری ایجاد کند. اپراتورها ممکن است در به خاطر سپردن الگوی مربوط به یک تابع خاص مشکل داشته باشند. مجموعه ای کوچکتر از حالت های به وضوح تعریف شده اغلب می تواند کاربردی تر از یک کتابخانه الگوی بزرگ غیر ضروری باشد.

همگام سازی

هنگامی که چندین ماژول به عنوان یک سیستم عمل می کنند، همگام سازی بر نتیجه بصری کلی تأثیر می گذارد. ماژول ها ممکن است به طور همزمان چشمک بزنند، به طور متناوب بین چپ و راست، خودرو را جارو کنند، یا در گروه های همگام جداگانه کار کنند.

شرایط بصری در دنیای واقعی

عملکرد نوری باید تحت شرایط واقعی در نظر گرفته شود. نور شدید خورشید، چراغ‌های جلو، پیاده‌روی خیس، مه، گرد و غبار، علائم بازتابنده، برف و چراغ‌های کاری اطراف می‌توانند نحوه درک سیگنال‌های هشدار را تغییر دهند.

به همین دلیل است که خروجی آزمایشگاهی به تنهایی کل داستان را بیان نمی کند. نصب نهایی وسیله نقلیه تعیین می کند که آیا نور واقعاً به شکل مفیدی به بیننده می رسد یا خیر.

کدام شرایط زیست محیطی باید در نظر گرفته شود؟

تجهیزات هشدار دهنده خودرو در محیط‌هایی کار می‌کنند که می‌توانند به طور قابل‌توجهی سخت‌تر از کاربردهای الکتریکی داخلی باشند. قرار گرفتن در معرض فضای باز می تواند شامل باران، اسپری جاده، برف، گل، گرد و غبار، لرزش، اشعه ماوراء بنفش، تغییرات دما، مواد شیمیایی تمیزکننده و ضربه های مکانیکی باشد.

قرار گرفتن در معرض آب

محصولات هشدار دهنده در فضای باز باید دارای محافظ محفظه مناسب با نصب مورد نظر خود باشند. آب می تواند از طریق درزها، اتصالات، خروجی کابل، رابط های نصب یا مهر و موم های آسیب دیده وارد شود.

کیفیت نصب بخشی از معادله حفاظت از آب است. یک محفظه می‌تواند در کارخانه به خوبی آب‌بندی شود و اگر مسیر کابل، سوراخ‌های نصب یا قرار دادن کانکتور در حین نصب اشتباه انجام شود، همچنان با ورود آب مواجه می‌شود.

گرد و غبار و گل

وسایل نقلیه ساختمانی، کشاورزی، معدن، جنگلداری و صنعتی می توانند در محیط های حاوی گرد و غبار، گل، ماسه و ذرات ریز کار کنند. لنزها باید برای تمیز کردن عملی باقی بمانند، و نصب باید از مکان‌هایی که به‌طور غیرضروری در معرض قرار دارند، جایی که آلودگی می‌تواند تجمع پیدا کند، اجتناب کند.

لرزش و شوک

حرکت خودرو محصولات را به لرزش مکانیکی هشدار می دهد. جاده های ناهموار، عملکرد خارج از جاده، تجهیزات سنگین و حرکت مکرر وسیله نقلیه می تواند بر براکت ها، اتصال دهنده ها، برد مدارها، کانکتورها و اجزای داخلی فشار وارد کند.

دما

وسایل نقلیه ممکن است در زیر نور مستقیم خورشید پارک شوند یا در شرایط سرد زمستانی کار کنند. بنابراین، محصول باید برای محدوده دمای عملیاتی واقعی انتخاب شود، به ویژه در مواردی که چشمک زدن مداوم یا مکرر انتظار می رود.

قرار گرفتن در معرض اشعه ماوراء بنفش

لنزها و محفظه های بیرونی ممکن است در معرض اشعه ماوراء بنفش طولانی مدت قرار گیرند. انتخاب مواد باید مقاومت در برابر زرد شدن، ترک خوردن، شکنندگی و از دست دادن شفافیت نوری در طول زمان را در نظر بگیرد.

• حفاظت از آب:محفظه و روش نصب را با نوردهی واقعی مطابقت دهید.
• دوام مکانیکی:لرزش، ضربه، ضربه و استرس نصب را در نظر بگیرید.
• رفتار حرارتی:عملکرد را در محدوده دمای مورد انتظار تأیید کنید.
• مقاومت در برابر اشعه ماوراء بنفش:نوردهی طولانی مدت لنزها و محفظه ها در فضای باز را در نظر بگیرید.
• حفاظت کانکتور:ورودی های کابل و رابط های الکتریکی را به دقت محفظه لامپ محافظت کنید.

رتبه بندی های زیست محیطی باید همراه با نصب نهایی تفسیر شود. رتبه بندی محصول تنها زمانی معنادار است که پیکربندی نصب شده شرایطی را که محصول برای آن طراحی شده است حفظ کند.

چگونه می توان سیستم های هشدار دهنده را در خودروهای مختلف ادغام کرد؟

هر وسیله نقلیه ای مشکل هشدار متفاوتی را ارائه می دهد. ابعاد بدنه، تجهیزات، سرعت عملیات، محیط کار و الزامات قانونی می توانند پیکربندی مناسب را به طور قابل توجهی تغییر دهند.

وسایل نقلیه ناوگان

ناوگان ممکن است شامل مدل های مختلف خودرو با سقف، توری، سیستم های الکتریکی و ابعاد بدنه متفاوت باشد. بنابراین، یک استراتژی هشدار استاندارد باید الزامات عملکردی مشترک را تعریف کند و در عین حال به تنظیمات فیزیکی اجازه دهد تا با هر وسیله نقلیه سازگار شوند.

ساخت و ساز و تجهیزات سنگین

تجهیزات سنگین می توانند مناطق کور بزرگی داشته باشند. ممکن است نیاز باشد که ماژول های هشدار در بالای کابین، اطراف بدنه ماشین یا نزدیک سازه های عقب قرار گیرند. سخت افزار نصب باید برای لرزش و حرکت مرتبط با دستگاه انتخاب شود.

کاربردهای کشاورزی

تجهیزات کشاورزی ممکن است بین کار مزرعه و سفر جاده ای تغییر کند. بنابراین ممکن است لازم باشد تجهیزات هشداردهنده در اطراف اتصالات بزرگ و اجزای متحرک قابل مشاهده باقی بمانند، در حالی که از گرد و غبار، گل و لای، نور خورشید، رطوبت و دوره های طولانی کارکرد زنده می مانند.

وسایل نقلیه تخصصی

وسایل نقلیه خدماتی، بازیابی، حمل و نقل و شهری ممکن است به ترکیبی سفارشی از میله‌های نور، چراغ‌ها، چراغ‌ها، سیستم‌های جهت‌گیری و کنترل‌کننده‌ها نیاز داشته باشند. در چنین مواردی، ادغام ویژه برنامه معمولاً مناسب‌تر از تکیه بر یک آرایش محصول عمومی است.

در تمام این برنامه‌ها، بهترین سیستم با سناریوی عملکرد خودرو شروع می‌شود تا با کاتالوگ محصول.

رایج ترین اشتباهات انتخاب چیست؟

بسیاری از مشکلات سیستم هشدار در حین انتخاب به جای پس از نصب منشأ می گیرند. رایج ترین اشتباهات شامل تمرکز بر ظاهر یا روشنایی در حالی که نادیده گرفتن هندسه وسیله نقلیه، الزامات قانونی، قرار گرفتن در معرض محیطی، یا معماری کنترل است.

• انتخاب فقط با روشنایی:خروجی به تنهایی پوشش مفید را تعیین نمی کند.
• نادیده گرفتن موقعیت نصب:بدنه یا تجهیزات می توانند جلوی یک لامپ با طراحی خوب را بگیرند.
• استفاده از رنگ نامناسب:الزامات رنگ بسته به کاربرد و حوزه قضایی متفاوت است.
• نادیده گرفتن کنترلر:چندین ماژول نور نیاز به منطق عملیاتی هماهنگ دارند.
• نادیده گرفتن قرار گرفتن در معرض محیطی:گرد و غبار، گل، نمک، ارتعاش و دما بر انتخاب محصول تأثیر می گذارد.
• مسدود کردن دسترسی به خدمات:بازرسی و تعویض تجهیزات مخفی دشوار می شود.
• مخلوط کردن اجزای ناسازگار:ولتاژ، کانکتورها، معماری کنترلر و ابعاد نصب باید مطابقت داشته باشند.
• اضافه کردن تعداد زیادی ماژول:محصولات بیشتر به طور خودکار یک استراتژی دید ضعیف را حل نمی کنند.

مشکل فقط روشنایی

یک سیستم هشدار که از یک جهت بسیار روشن به نظر می رسد ممکن است همچنان پوشش جانبی یا عقب ضعیفی ایجاد کند. بنابراین پاکت کامل مشاهده باید در نظر گرفته شود.

مشکل یک محصول مناسب برای همه

میل نور سقفی که به خوبی روی یک کامیون کار می کند ممکن است برای یک وسیله نقلیه خدمات جمع و جور نامناسب باشد. به همین ترتیب، یک سر چراغ جلوپنجره ای ممکن است برای یک فرم بدن ایده آل باشد و برای دیگری مناسب نباشد.

مشکل رنگ قانونی

رنگ باید برای بازار مقصد و نقش خودرو قبل از نصب تأیید شود. محصولی که از نظر فیزیکی قادر به تولید یک رنگ خاص است، به طور خودکار آن رنگ را برای هر کاربرد مناسب نمی کند.

مشکل تعمیر و نگهداری

سیستم‌های هشدار اغلب در مکان‌های سخت نصب می‌شوند، زیرا قابل مشاهده‌ترین نقاط نصب همیشه آسان‌ترین سرویس‌دهی نیستند. نصب باید دید را با دسترسی معقول برای بازرسی، تمیز کردن و تعویض متعادل کند.

مشخصات فنی عملی باید شامل چه مواردی باشد؟

یک مشخصات فنی عملی یک نیاز عمومی چراغ هشدار را به پیکربندی تبدیل می‌کند که طراحان، سازندگان، نصاب‌ها و اپراتورها بتوانند به طور مداوم آن را درک کنند.

ابتدا وسیله نقلیه را تعریف کنید

ابعاد خودرو، ساختار سقف، پانل‌های بدنه، توری‌ها، قفسه‌های تجهیزات، آینه‌ها، درها، ملحقات و چراغ‌های موجود باید قبل از نهایی شدن طرح هشدار ترسیم شوند.

شرایط عملیاتی واقعی را تعریف کنید

مشخصات باید مکان و زمان استفاده از سیستم را مشخص کند. کار در کنار جاده در طول روز، ساخت و ساز در شب، واکنش اضطراری، کار مزرعه کشاورزی، حیاط انبارها، و عملیات خدمات شهری می تواند به استراتژی های هشدار بسیار متفاوتی نیاز داشته باشد.

مناطق دید را تعریف کنید

به جای اینکه فقط تعداد لامپ های مورد نیاز را ذکر کنید، مشخص کنید که کدام جهت باید قابل مشاهده باشد. یک طرح فنی می تواند الزامات پوشش جلو، عقب، جانبی، مرتفع و نزدیک را شناسایی کند.

تعریف معماری الکتریکی

ولتاژ، جریان مورد نیاز، نوع کانکتور، محل کنترلر، حفاظت مدار، مسیر کابل و اتصال به زمین باید قبل از شروع تولید یا تبدیل خودرو مشخص شود.

الزامات خدمات را تعریف کنید

تجهیزات هشداردهنده برای تمیز کردن، بازرسی، تنظیم و تعویض باید عملی باقی بماند. بنابراین مشخصات فنی باید در صورت لزوم شامل جزئیات دسترسی سرویس و نصب باشد.

یک گردش کار انتخاب عملی

1. تعریف عملکرد خودرو:دلیل نیاز به هشدار بصری اضافی را مشخص کنید.
2. جهت مشاهده نقشه:نیازهای دید جلو، عقب، جانبی، مرتفع و دور نزدیک را شناسایی کنید.
3. شناسایی موانع:بدنه، قفسه ها، آینه ها، ابزارها، ملحقات و تجهیزات را بررسی کنید.
4. پیکربندی فیزیکی را انتخاب کنید:ترکیب مناسبی از میله‌ها، چراغ‌ها و چراغ‌ها را انتخاب کنید.
5. رنگ و الگوها را تأیید کنید:حالت های عملیاتی تایید شده را برای نقش مقصد و وسیله نقلیه انتخاب کنید.
6. تایید سازگاری الکتریکی:ولتاژ، سیم کشی، کانکتورها، عملکرد کنترلر و حفاظت مدار را بررسی کنید.
7. الزامات زیست محیطی را تأیید کنید:تجهیزات را با قرار گرفتن در معرض آب، گرد و غبار، لرزش، UV و دما مطابقت دهید.
8. بررسی مستندات:اطمینان حاصل کنید که نقشه های محصول، اطلاعات سیم کشی، جزئیات نصب و مستندات آزمایشی با پیکربندی نهایی مطابقت دارند.

این گردش کار انتخاب محصول را با نیازهای واقعی خودرو مرتبط نگه می دارد. همچنین مبنای واضح تری برای ارتباط بین تولیدکنندگان خودرو، اپراتورهای ناوگان، ادغام کنندگان، تیم های خرید و تکنسین های نصب فراهم می کند.

چگونه طراحی اخطار بهتر می تواند ارتباطات خودرویی شفاف تری ایجاد کند؟

چراغ هشدار دهنده موثر خودرو نتیجه مهندسی هماهنگ است نه یک مشخصات واحد. فناوری LED پایه انعطاف پذیری را فراهم می کند، اما عملکرد نهایی به طراحی نوری، رنگ، رفتار فلاش، موقعیت نصب، منطق کنترل، ادغام الکتریکی، حفاظت از محیط زیست و خود خودرو بستگی دارد.

یک کامیون خدمات کنار جاده ممکن است به تشخیص قوی عقب و جانبی در هنگام توقف در کنار ترافیک نیاز داشته باشد. یک ماشین ساختمانی ممکن است به پوشش بالایی در اطراف یک سازه بزرگ نیاز داشته باشد. تجهیزات کشاورزی ممکن است در حین کار در آب و هوای متغیر نیاز به دید هشدار در اطراف لوازم جانبی داشته باشند. یک وسیله نقلیه اضطراری ممکن است به چندین ماژول هماهنگ با حالت‌های عملیاتی مشخص نیاز داشته باشد.

این سناریوها نشان می دهد که چرا تجهیزات هشدار دهنده باید به عنوان یک سیستم برنامه ریزی شوند. هر ماژول باید دلیلی برای نصب داشته باشد. هر موقعیت نصب باید به یک نیاز دید پاسخ دهد. هر عملکرد کنترل کننده باید با یک نیاز عملیاتی مطابقت داشته باشد.

برای اپراتورهای ناوگان و ادغام‌کنندگان خودرو، این رویکرد استانداردسازی را آسان‌تر می‌کند. ملزومات مشترکی را می‌توان برای رنگ‌ها، الگوها، کنترل‌کننده‌ها، سیم‌کشی، روش‌های نصب، حفاظت از محیط زیست و بازرسی ایجاد کرد و در عین حال به هر پلت فرم خودرو اجازه می‌دهد از پیکربندی متناسب با ساختار بدنه خود استفاده کند.

برای تولیدکنندگان، همین اصل از سفارشی سازی مفیدتر پشتیبانی می کند. به جای تغییر اجزای بدون هدف تعریف شده، یک سیستم سفارشی می تواند حول یک نقش خاص خودرو، نیاز نصب، منطقه دید، شرایط محیطی یا معماری کنترل ایجاد شود.

در نهایت، به خوبی مهندسی شده استچراغ های هشدار LEDباید یک وسیله نقلیه را راحت‌تر تشخیص دهد و شرایط کارکرد آن را راحت‌تر درک کند. هدف افراط بصری نیست. هدف، ارتباط قابل اعتماد، واضح و کنترل شده مناسب بین وسیله نقلیه و افراد اطراف آن است.
